BSA LAMA TİPİ LOADCELL
(0 Customer reviews)Açıklama
BSA 500KGF – 5TF
|
 |
 |
| Nominal Kapasite |
kgf | 500, 1tf, 2tf, 3tf, 5tf | |
 |
|||
| Tam Yükte Çıkış |
mV/V | 3.0 ± 0.0075 | |
|
|||
| Yüksüz Çıkış |
mV/V | 0 ± 0.03 | |
|
|||
| Doğruluk Sınıfı |
D3 | C3 | |
|
|||
| Birleşik Hata |
% | 0.03 | 0.025 |
|
|||
| Tekrarlanabilirlik |
% | 0.01 | 0.01 |
|
|||
| Sürünme (30dk. için) |
% | 0.03 | 0.017 |
|
|||
| Sıcaklık Etkisi |
|||
|
|||
| Sıfır Değeri |
%/10°C | 0.028 | 0.014 |
|
|||
| Çıkış Değeri |
%/10°C | 0.014 | 0.011 |
|
|||
| Uyarma Gerilimi |
|||
|
|||
| Önerilen |
V | 10 | |
|
|||
| Maksimum |
V | 15 | |
|
|||
| Direnç Değerleri |
|||
|
|||
| Giriş Direnci |
Ω | 350 ± 3.5 | |
|
|||
| Çıkış Direnci |
Ω | 350 ± 3.5 | |
|
|||
| İzolasyon Direnci |
MΩ | > 2,000 | |
|
|||
| Kompanze EdilmişSıcaklık Aralığı |
ºC | -10 ~ +40 | |
|
|||
| Çalışma SıcaklıkAralığı |
ºC | -30 ~ +80 | |
|
|||
|
|||
 |
||
|
||
| Kapasite |
Vida | Sıkma Torku |
|
||
| 500kgf – 2tf |
M12x1.75(10.9) | 100Nm |
 |
||
| 3tf – 5 tf |
M18x1.5(10.9) | 350Nm |
|
||
|
 |
|
 |

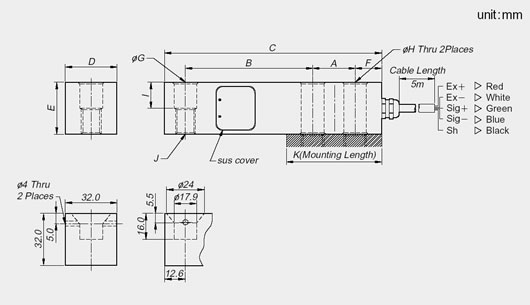

| Model | Kapasite | A | B | C | D | E | F | G | H | I | J | K |
| BSA-500L | 500kgf | 25.4 | 76.2 | 130 | 32 | 32 | 15.8 | 13.5 | 13.5 | 16.0 | M15 x 1.75 |
52 |
| BSA-1 | 1tf | |||||||||||
| BSA-2 | 2tf | |||||||||||
| BSA-3 | 3tf | 38.1 | 95.3 | 171.5 | 38 | 38 | 19 | 20 | 20 | 19 | M18 x 1.5 |
76.2 |
| BSA-5 | 5tf |
